问鼎娱乐下载链接入口 1+X综合布线系统安装与维护（初级）——实训项目4 网络配线架端接训练

一、实训任务来源

网络配线架的端接是综合布线系统中常用布线设备的一项基本技术技能。也是1+X《综合布线系统安装与维护职业技能等级标准》中规定的专业技能。

2. 实训任务

独立完成一套非屏蔽网络配线架端接训练链路，包括2根5e类跳线的4个端接，如图3-51所示，模拟信息指向网络配线架，配线架跳线指向网络交换机端口。要求端接路线正确、撕断线剪断、线对剥至合适长度、无偏心、端口位置正确、跳线长度合适、链路连续性测试通过。

3.技术知识点

(1)熟悉网络配线架的结构和使用。

网络配线架主要用于管理室子系统（FD），实现信息点与接入层交换机的连接，并对信息点的线缆进行模块化端接和管理。

(2)网络配线架用于插接跳线。插拔次数500次以上。丝印上印有插座编号，从左到右一般为1到24。

(3) 网络配线架可按照T568A、T568B线序端接。网络配线架模块色谱图如图3-52所示。

4. 关键技能

(1)掌握网络配线架的终结技术和测试方法。

(2)端接网络配线架时，确保端子接线顺序正确、位置正确。

(3) 将双绞线解开至合适的长度，并剥去外护套，长度不超过13mm，不得有任何偏心。

(4)掌握单口线夹、网线压接钳等工具的使用。

5. 实践训练时数

（1）本次实训共2小时完成，其中技术讲解及视频演示25分钟，学员实际操作45分钟，测试评估10分钟，场地清洁10分钟。

（2）课后作业2小时，独立完成实训报告，提交合格的实训报告。

6．实战训练指导视频

实战培训4-网络配线架端接培训。

7．培训设备

产品型号：综合布线系统安装维护装置。

该实用实训装置是根据《综合布线系统安装与维护专业技能等级标准》专门开发的。配备综合布线测试装置、网络配线架等，模拟网络配线架端接等典型工作任务和职业技能要求。通过指示灯闪烁直观、持续显示链路连通性及其他故障，包括交叉、反接、短路、断路等各种常见故障。

8. 实用培训材料

网络配线架终结培训实用培训教材如表3-8所示。

9．实用培训工具

网络配线架终端培训培训工具如表3-9所示。

10．实际训练步骤

1) 预览并播放视频。

预习应该在课前完成。初学者应该提前预习。请仔细观看多次实训指导视频，熟悉主要关键技能和考核标准，熟悉线路顺序。

实训时，老师首先讲解技术知识点和关键技能，然后播放视频。

2）设备、工具的准备。

建议教师在视频演示期间准备并分发材料和工具。

（1）每人一根5e类网线，长度1m，每人3个5e类RJ-45水晶头。

（2）学生检查材料，规格、数量应合格。

(3)分发工具。

（4）本次实训以6人为一组。要求每位学员独立完成一组环节搭建，优先保证质量，掌握方法。

3）实践训练步骤和方法。

第一步：研究图纸。反复阅读图纸，确定端接位置和端口，划分工作任务。例如：第一人完成了配线架1号端口的链路建设；第二人完成配线架2号端口的链路建设；第三人完成配线架11号端口的链路建设；第四个人完成了配线架12号端口的链路建设；第五人完成配线架21端口的链路建设；第六个人完成了配线架22端口的链路建设。

步骤2：终止第一个跳线。

按照T568B线序制作RJ-45-RJ-45跳线。将跳线一端插入综合布线测试仪的上端口，另一端插入网络配线架的端口（如端口1）。

第三步：将第二根跳线一端按照T568B线序制作水晶头，插入综合布线测试仪的下端口。

步骤 4：端接网络配线架模块。将第二根跳线的另一端连接到网络配线架背面的模块端口（如端口1），完成链路建立。

方法如下：

(1)剥去外护套，剪断牵引线。网络配线架端接时，剥开线对的长度不应大于10mm。

(2)拆开4对双绞线，按照网络配线架上标注的T568B线序排列。

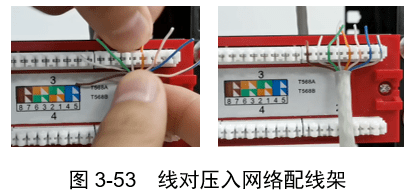

(3) 将线对压入网络配线架中。将排列好的线对压入网络配线架模块中。终止时要注意偏心。为了保证正确端接，建议先端接1、2、3、6线对，最后端接4、5、7、8线对，如图3-53所示。

(4) 终止网络配线架模块。

使用单口线夹将线对压接端接至网络配线架模块，保证线芯与线槽内刀片可靠连接问鼎娱乐，如图3-54所示。

第五步：链接检查和测试。

对照网络配线架检查端接训练链路，检查端接路线是否正确，端接是否可靠到位，电气连接是否良好。打开综合布线测试仪电源，观察测试仪指示灯的闪烁顺序。

(1) 当链路所有线序均正确终止后，上下相应指示灯将按照1-1、2-2、3-3、4-4、5-5、6-6亮起、 7-7、 8-8 依次重复闪烁。

(2) 如果一根或多根线芯没有压接到位，或者端口错误，则相应的指示灯不亮。

(3)如果一根或多根芯线的线序有错误，相应的指示灯会显示错误的线序。

11．判断标准

本次实践培训按照工程标准进行评判。只有通过和失败。不允许使用诸如“通过”或“半对”之类的模糊概念。每个链接值 100 分。通过连续性测试的得分为 100 分。考试不及格直接扣0分。操作过程不予评价。具体评价标准及操作流程如表3-10所示。

12. 实训报告

请按照实训项目一表1-11所示的实训报告要求和模板，独立完成实训报告，2学时。
